1.1) Pourquoi se projet.

            - Mr Amet, (passionné de vol; avion planeur delta ulm) nous a donner comme projet de construire un pulma 2000.

            - Le pulma 2000 fait principalement de matériaux de récupération.

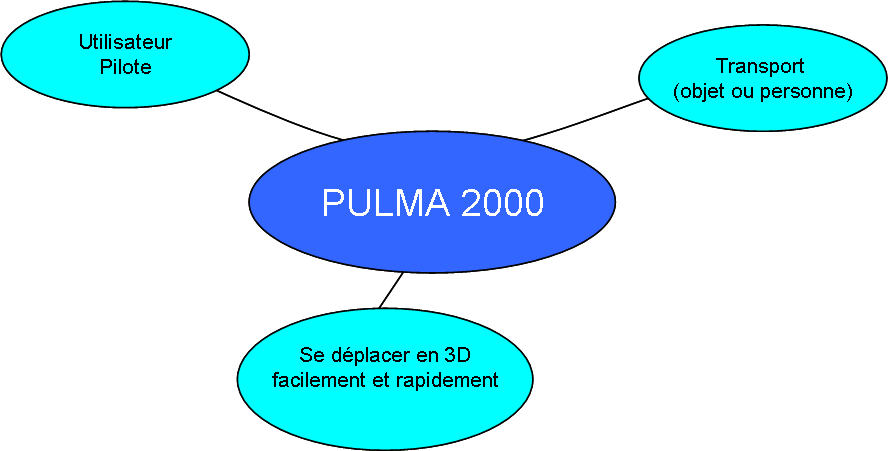

1.2) Diagramme bête à cornes :

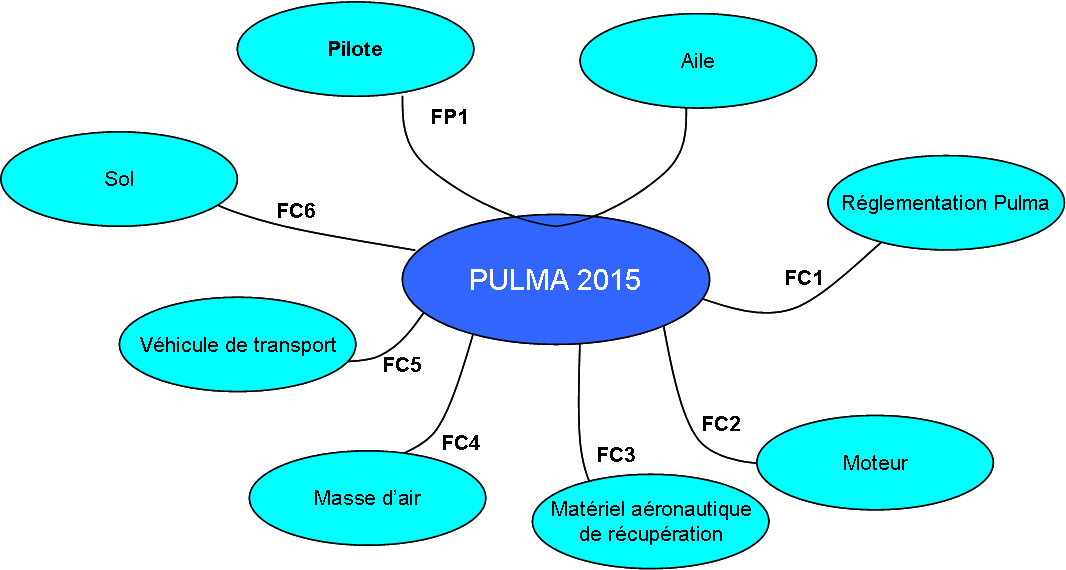

2) Diagramme pieuvre.




3) Tableaux des fonctions.

FONCTIONS CRITERES NIVEAUX FLEXIBILITE
FP1 : Permettre à l'utilisateur de piloter l'aile. Le trapèze doit être adapté au pilote.
Poussée minimal.
En butée à 30cm de l'estomac.
380/410N-6200tr/min.
F0
F0
FC1 : Respecter la réglementation de l'ULM. Puissance :
Masse :
Charge d'air :
Capacité :
25kW max
170kg max
30kg/m²
1 personne
F0
F0
F0
F0
FC2 : Supporter le moteur. Point d'attache fiable F0
FC3 : Utiliser au maximum les matériaux aéronautique de récupération. 2 ailes deltas
1 moteur solo 210
3roues
1 carburateur
F2


FC4 : Doit générer le minimum de traînée. Aérodynamisme F2
FC5 : Doit pouvoir être transporté dans un break. Dimension du coffre : ???x???x??? F2
FC6 : Se déplacer sur le sol. Diamètre des 3 roues : Pneus 400x8 F0


4) Le processus

-Réalisation des mises en plan.
- Faire l'inventaire des pièces à changer, fabriquer et/ou commander.
- Faire l'inventaire des pièces manquantes du moteur.
- Passer les commandes.
- Réalisation des pièces.
- Assemblage.


4.1) Schéma d'allure générale.
